Set insertos PowerCoil DIN-8140 estándar métrica fina

Características generales

El set de insertos roscados en pasofino es de PowerCoil,referencia en insertos de roscas.

Fabricado en aceroinoxidableA2 (AISI 304).

Proporciona una rosca resistente incluso más fuerte que la original en el caso de reparación.

En paso métricafino.

Cumple las siguientes normativas:

• DIN-8140
• LN9499
• NASM3279, NASM3280 & NASM3281
• BS (Británico)
• SBAC AS 6734 & 8456
• SBAC AS 6733 & 8455

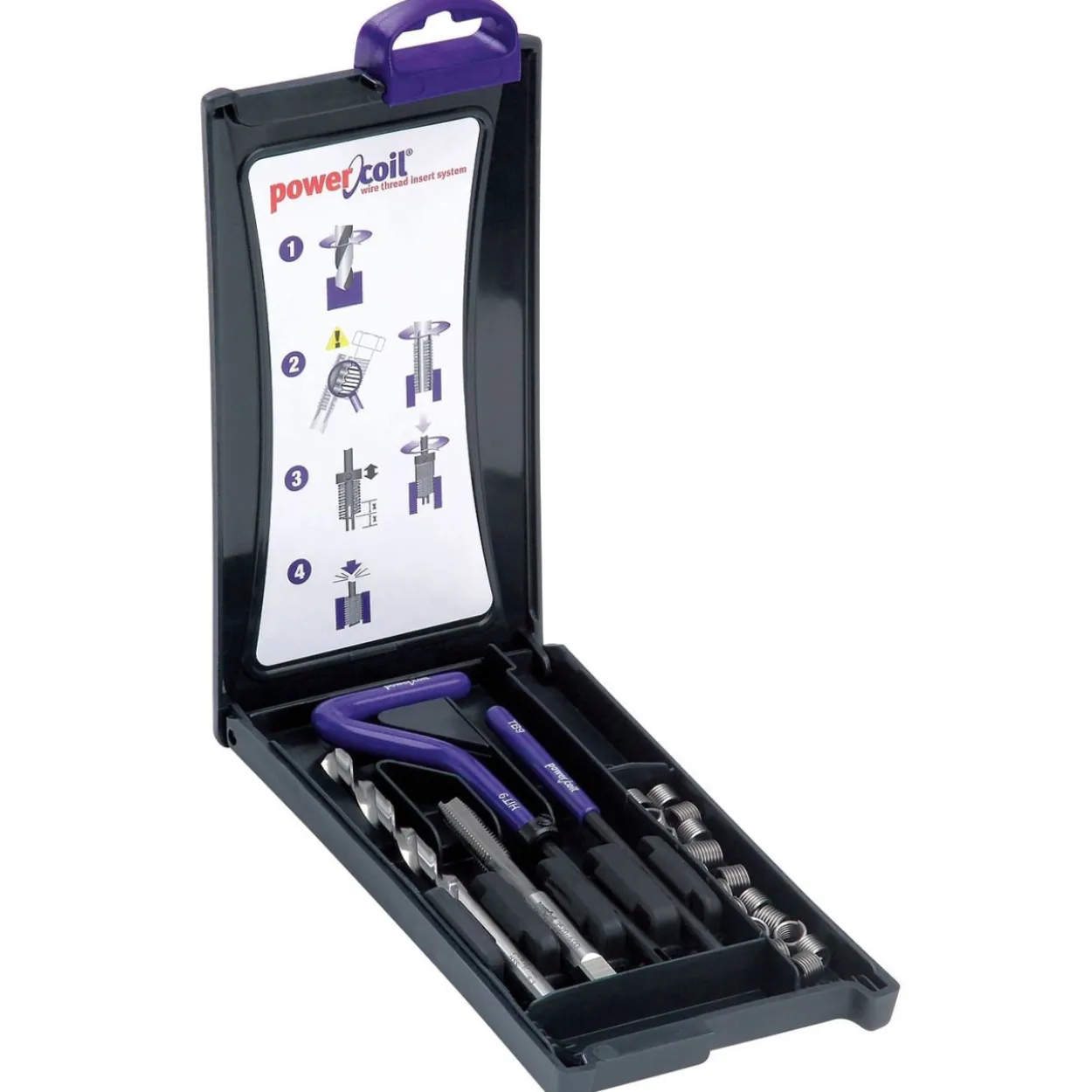

El set incluye todos los elementos necesarios para su instalación

• Insertoroscado (unidades según modelo)
• Broca(para perforación previa) *incluida hasta modelos M12*
• Macho (roscado para inserción)
• Utillaje de colocación
• Utillaje de golpeo *incluido hasta modelos M12*

La ventaes porjuego completo.

Características de uso

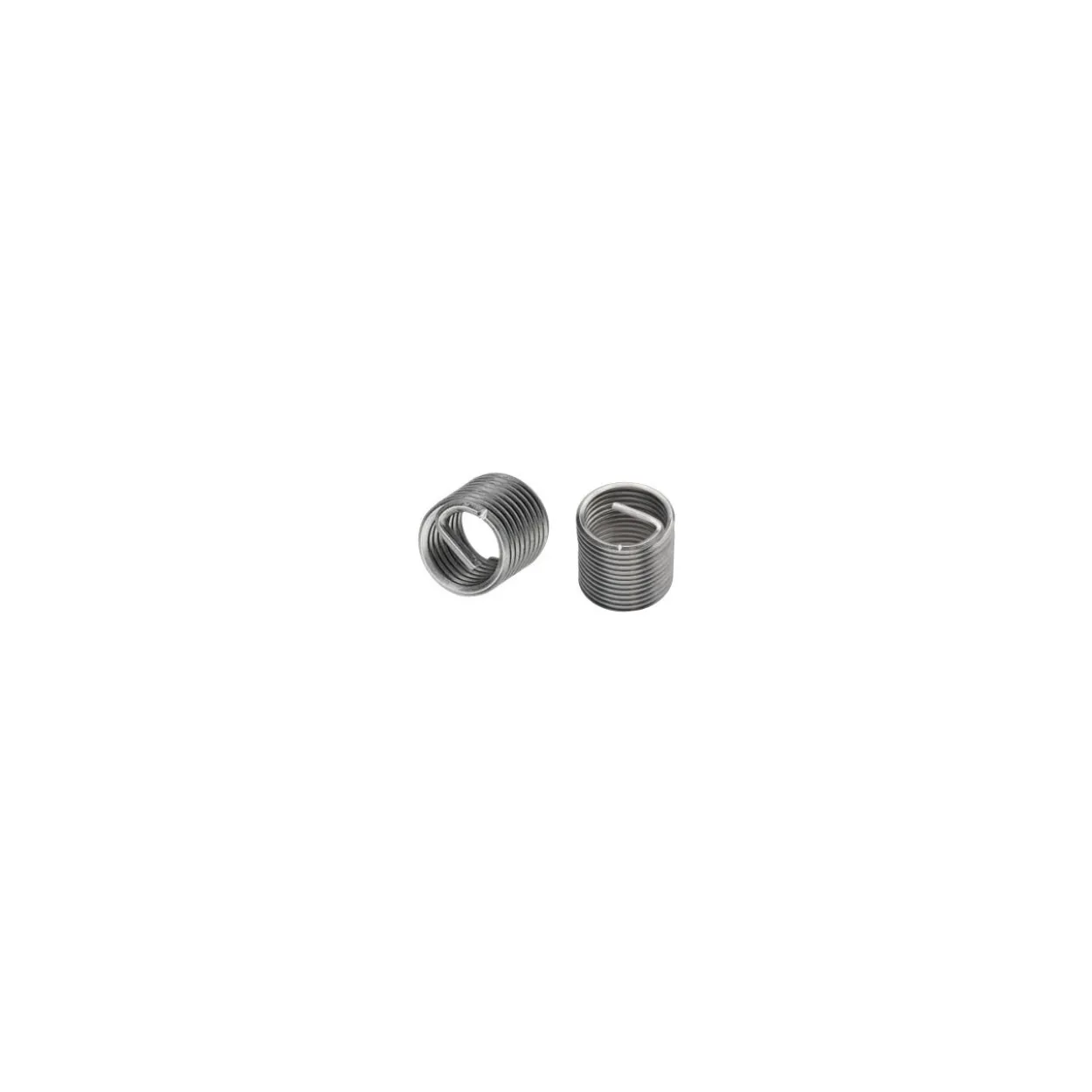

El inserto más utilizado del mercado, perfecto para reparación de roscas existentes o creación de nuevas roscas.

Con todas las herramientas necesarias para una correcta instalación.

Todos los insertos son 1.5D, esto significa que la longitud del inserto es 1.5 veces el diámetro del mismo.

Puede ser utilizado en materiales de todo tipo:

• Acero al carbono✓
• Acero inoxidable✓
• Aluminio✓
• Latón✓
• Cobre✓

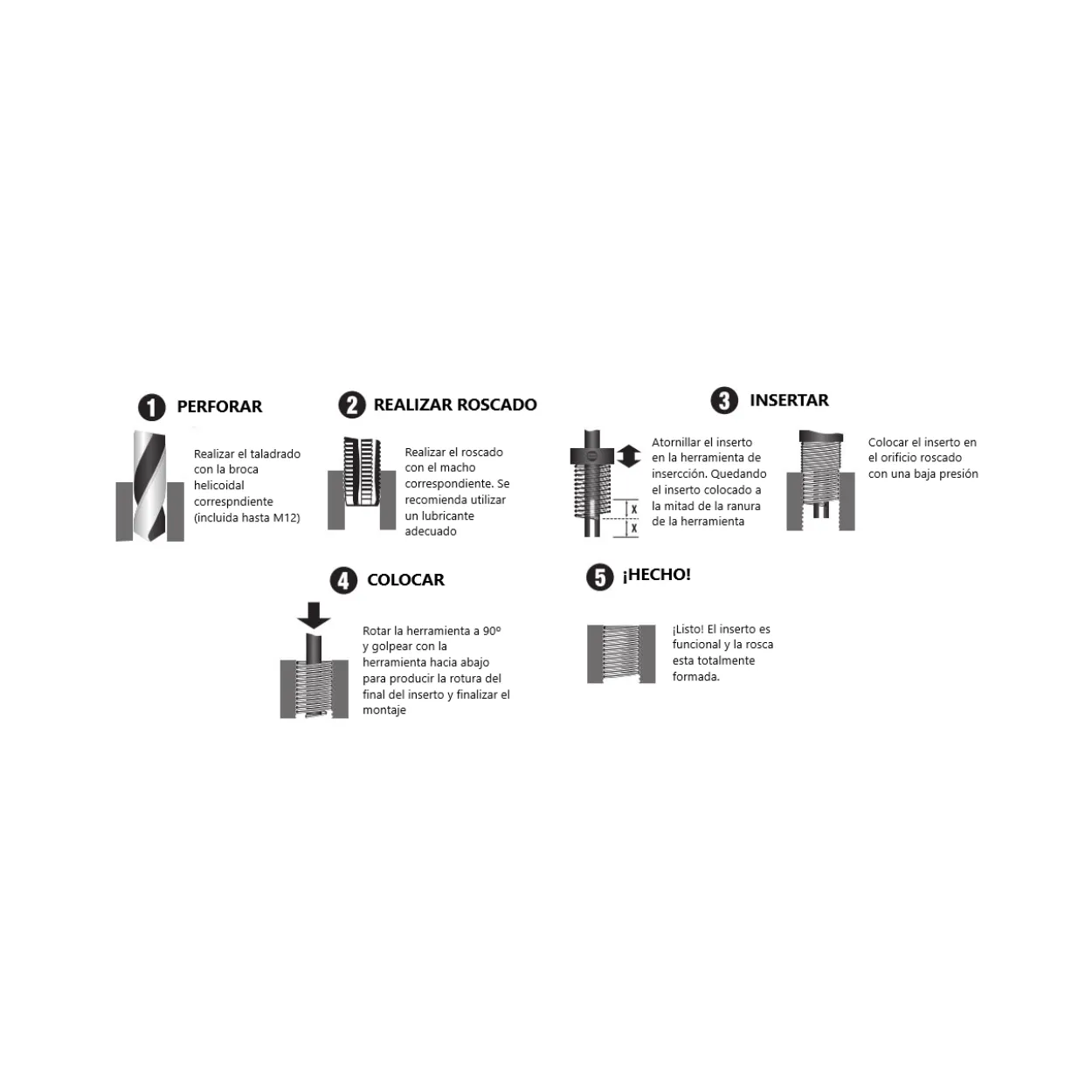

Los pasos a utilizar el este set de insertos es el siguiente:

1. Perforar con la broca la rosca a reparar (o el orificio a realizar)
2. Proceder al roscado del orificio con el macho de roscado
3. Colocar el inserto enla herramienta y enroscarlo manualmente
4. Golpearcon para romper el hilo de la zona inferior del inserto

Disponible en diferentes métricas, cada modelo incluye diferentes elementos y número de insertos:

• 20 insertos (incluye broca, macho y herramienta)
  • M8 (paso 100)

• 15 insertos (incluye broca, macho y herramienta)
  • M10 (paso 100)
  • M10 (paso 125)

• 10 insertos (incluye macho y herramienta)
  • M11 (paso 100) *incluye broca*
  • M11 (paso 125) *incluye broca*
  • M12 (paso 100)*incluye broca*
  • M12 (paso 125)*incluye broca*
  • M12 (paso 150)*incluye broca*
  • M13 (paso 125)
  • M13 (paso 150)
  • M14 (paso 100)
  • M14 (paso 125)
  • M14 (paso 150)
  • M14 (paso 200)
  • M15 (paso 150)
  • M16 (paso 150)

• 5 insertos (incluye macho y herramienta)
  • M18 (paso 150)
  • M18 (paso 200)
  • M20 (paso 150)
  • M20 (paso 200)
  • M22 (paso 150)
  • M22 (paso 200)
  • M24 (paso 150)
  • M24 (paso 200)
  • M26 (paso 150)
  • M27 (paso 150)
  • M27 (paso 200)
  • M28 (paso 150)
  • M30 (paso 150)
  • M30 (paso 200)
  • M33 (paso 200)

• 3insertos (incluye macho y herramienta)
  • M36 (paso 150)
  • M36 (paso 200)
  • M36 (paso 300)
  • M39 (paso 300)
  • M40 (paso 300)
  • M42 (paso 300)
  • M45 (paso 300)
  • M48 (paso 300)
  • M50 (paso 300)
  • M52 (paso 300)

Puede consultar los datos técnicos en la ficha adjunta.

*Posibilidad de suministrar los insertos sin set de montaje, únicamente bajo consulta*

Rosca

Métrica fino
