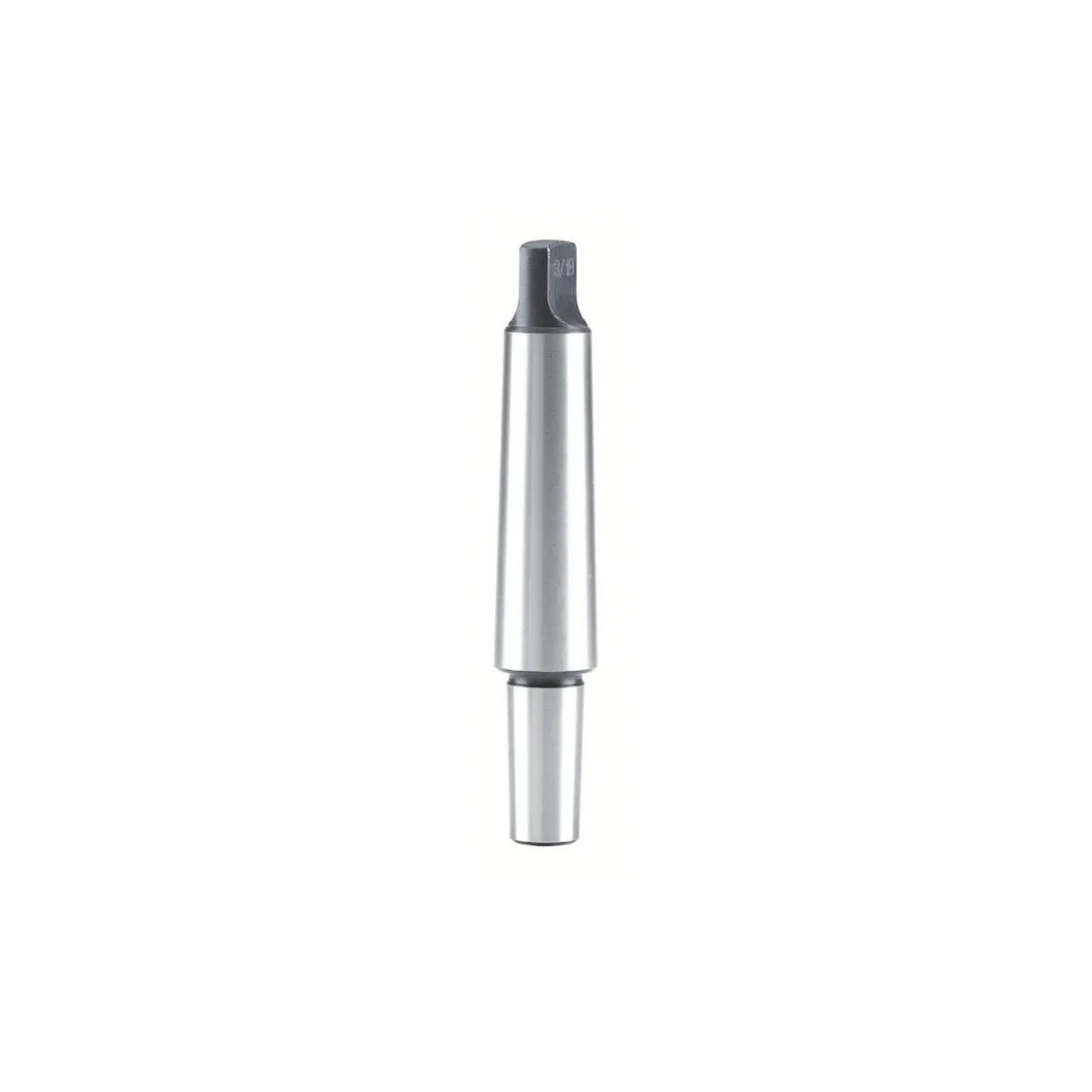

Espiga cónica portabrocas DIN-238

Características generales

La espiga de sujeción cónica para portabrocas DIN-238, es un elemento de fijación de alta calidad muy utilizada.

Cumple normativa DIN-238.

Con acoplamiento cónico para el máximo agarre y fiabilidad.

Ventapor unidades.

Características de uso

Es una espiga de sujeción de mango cónico, para diferentes acoplamientos de portabrocas:

Se puede elegir el número de cono Morse (CM) así como el acoplamiento (B):

• Cono Morse Nº1 (CM1) para acoplamiento B10 – Longitud 86 mm
• Cono Morse Nº1 (CM1) para acoplamiento B12- Longitud 89 mm
• Cono Morse Nº1 (CM1) para acoplamiento B16- Longitud99 mm
• Cono Morse Nº1 (CM1) para acoplamiento B18- Longitud107 mm

• Cono Morse Nº2 (CM2) para acoplamiento B10- Longitud105 mm
• Cono Morse Nº2(CM2) para acoplamiento B12- Longitud106 mm
• Cono Morse Nº2(CM2) para acoplamiento B16- Longitud112 mm
• Cono Morse Nº2(CM2) para acoplamiento B18- Longitud119 mm
• Cono Morse Nº2(CM2) para acoplamiento B22- Longitud130 mm

• Cono Morse Nº3 (CM3) para acoplamiento B10- Longitud119 mm
• Cono Morse Nº3(CM3) para acoplamiento B12- Longitud127 mm
• Cono Morse Nº3(CM3) para acoplamiento B16- Longitud134 mm
• Cono Morse Nº3(CM3) para acoplamiento B18- Longitud140mm
• Cono Morse Nº3(CM3) para acoplamiento B22- Longitud147 mm
• Cono Morse Nº3(CM3) para acoplamiento B24- Longitud157 mm

• Cono Morse Nº4 (CM4) para acoplamiento B16- Longitud158 mm
• Cono Morse Nº4(CM4) para acoplamiento B18- Longitud166 mm
• Cono Morse Nº4(CM4) para acoplamiento B22- Longitud176 mm
• Cono Morse Nº4(CM4) para acoplamiento B24- Longitud186 mm

• Cono Morse Nº5 (CM5) para acoplamiento B16- Longitud193 mm
• Cono Morse Nº5(CM5) para acoplamiento B18- Longitud 200 mm
• Cono Morse Nº5(CM5) para acoplamiento B22- Longitud201 mm
• Cono Morse Nº5(CM5) para acoplamiento B24- Longitud221 mm

Aplicación

Portabrocas

Acoplamiento

Cono Morse (CM)
